Timmerhusbygge och bandsågning

Jag går en utbildning som heter “Småskalig träförädling” på Svenljungas naturbruksskola där vi lär oss om träförädling vilket innefattar sågning, torkning, hyvling och även timring av rundtimmerhus och timmerhus av blockat timmer.

I denna veckan har vi byggt vidare på ett ett garage/förråd på 20m2 som är byggt av rundtimmer.
P1030539 P1030542
P1030545

Detta timmerhus är byggt med kanadensisk teknik och sadelknuten. Kursledare är Daniel Gustafsson, se rundtimmerhus.se

Dessutom har vi fått besöka Henrik Dolk i Alboga och provsåga på hans fina bandsåg.
P1030515  P1030524 P1030532 P1030533 P1030534

Med detta sågverk sågas med lätthet grova stockar till brädor med hög precision. Vi fick prova att såga en ekstock till 12mm tunna brädor. Sågsnittet blir endast 2mm bred, lite skillnad mot mitt kedjesåg som lämnar 6mm sågsnitt.
Läs mer om Alboga såg på albogasag.se och www.albogatrateknik.se

Sågning

Sågning av virke är nu i full gång och tar upp en stor del av den tid man inte är i skogen och hugger. Det är verkligen tidsödande att såga på en kedjesåg jämfört med en klingsåg. Viktigast är ändå att slutresultatet blir bra.

Granstockar som ska sågas:
029

Virkespaket börjar fyllas på:
004 002

Idag provade jag att utifrån en stock såga två block som sedan samtidigt, bredvid varandra, sågades till 4 tum brädor och reglar. Möjligt att detta sågsätt går något snabbare men hanteringen av blocken blir tyngre.

Först kanta upp ett stort block:022

Sedan dela det på mitten:
025

…och sen klyves de bägge blocken:
031

Jag sågade även ut några 38mm plankor i gran som jag ska prova att göra golv av. De är sågade så nära märgen som möjligt för att få stående årsringar vilket ger maximal slitstyrka. Plankorna ska sedan torkas. De får först ligga ute några dagar och lufttorka innan jag kör in dem i torken tillsammans med en del annat furuvirke.

Nysågade golvplank:
034

Svärdstyrning

Till Bamsesågen finns det ett tillbehör att köpa, en svärdsyrning, som ska hålla ett grepp om svärdspetsen. Detta motverkar att särskilt långa svärd hänger ner, men även motverkar onödiga vibrationer och att svärdet drar iväg upp eller ner.
Det är en ganska simpel konstruktion så jag bestämde mig för att bygga en själv.

Jag hittade en stark neodymium-magnet med hållare på Ebay som är perfekt för att snäppa fast på svärdspetsen.
s-l1600

Se länk: Magnet with Circular Eyebolt Ring

Denna monterade jag sedan på ett par bitar fyrkantsrör som jag svetsade ihop såhär:
P1030486

P1030487

Detta monterades sedan på skyddsbygeln som hänger ut över svärdet. Jag borrade hål i fyrkantsröret och drog igenom ett par bockade gängstänger i rostfritt stål. Det sitter som berget. Efter noggrann injustering så är nu svärdet i exakt 90 grader vinkel mot stockmothållet.

Slutresultatet:
015_2

017

Virkestork

Får att få virke som duger till snickerier och inomhuspanel så behöver man en virkestork. Det räcker inte att lufttorka utomhus. Därför har jag under vintern byggt en isolerad kammare som är tänkt att fungera just som en virkestork. Metoden jag använder mig av är luftavfuktning med kondensavfuktare.
Kammaren ska vara oventilerad vilket gör den mycket energisnål. Jag använder en enkel värmefläkt på 2kW för att bygga upp temperaturen och fyra stycken 15cm axialfläktar för att driva runt luften inne i kammaren. För att avfukta luften använder jag en vanlig kondensavfuktare Woods DS40FS som används till att avfukta källare och torka tvätt med.

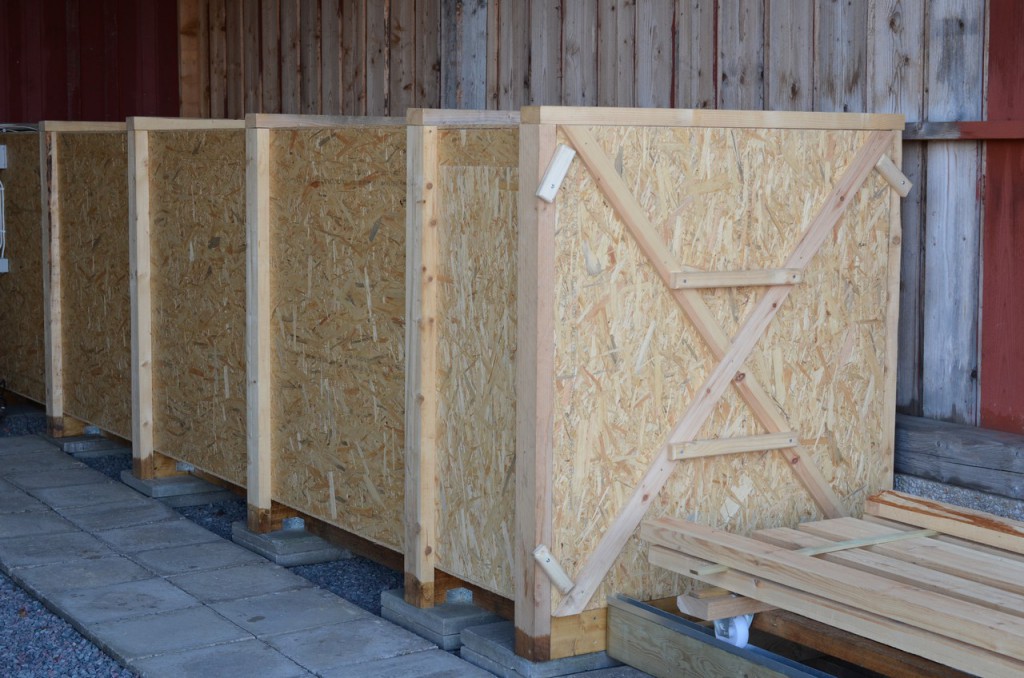

Här är en bild på själva kammaren (måtten är: bredd 120, höjd 130, längd 547cm) :006

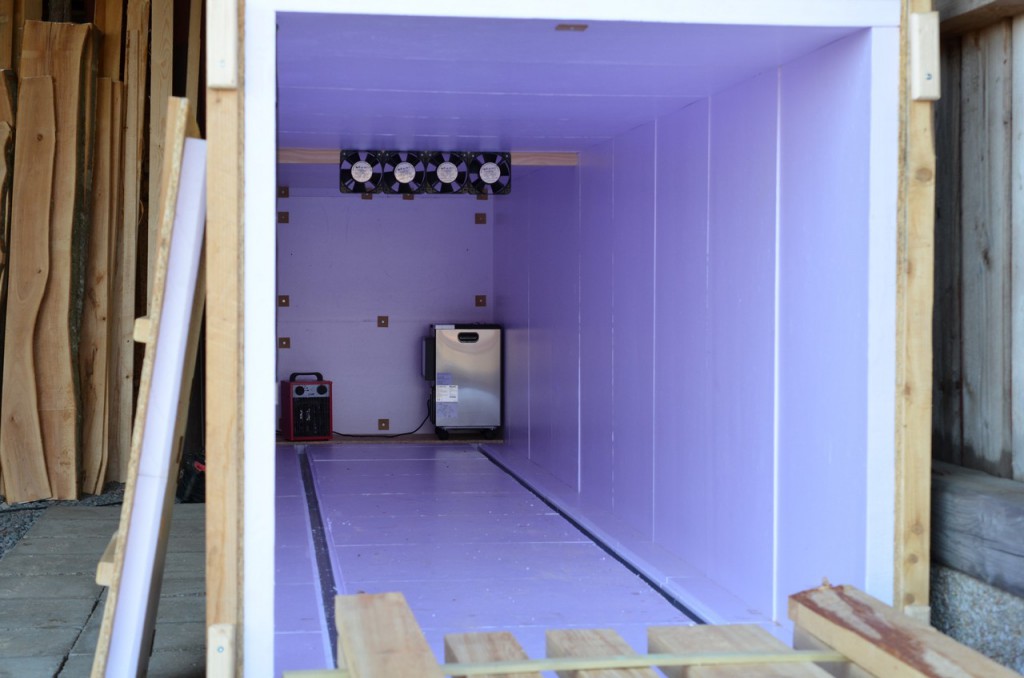

Här är en bild inne i kammaren där man ser fläktar, värmefläkt och avfuktaren:010



I “golvet” på kammaren har jag lagt en räls som består av en U-profil. I denna räls rullar man in virkespaketet på en vagn. Detta för att det ska bli så enkelt som möjligt att lasta.

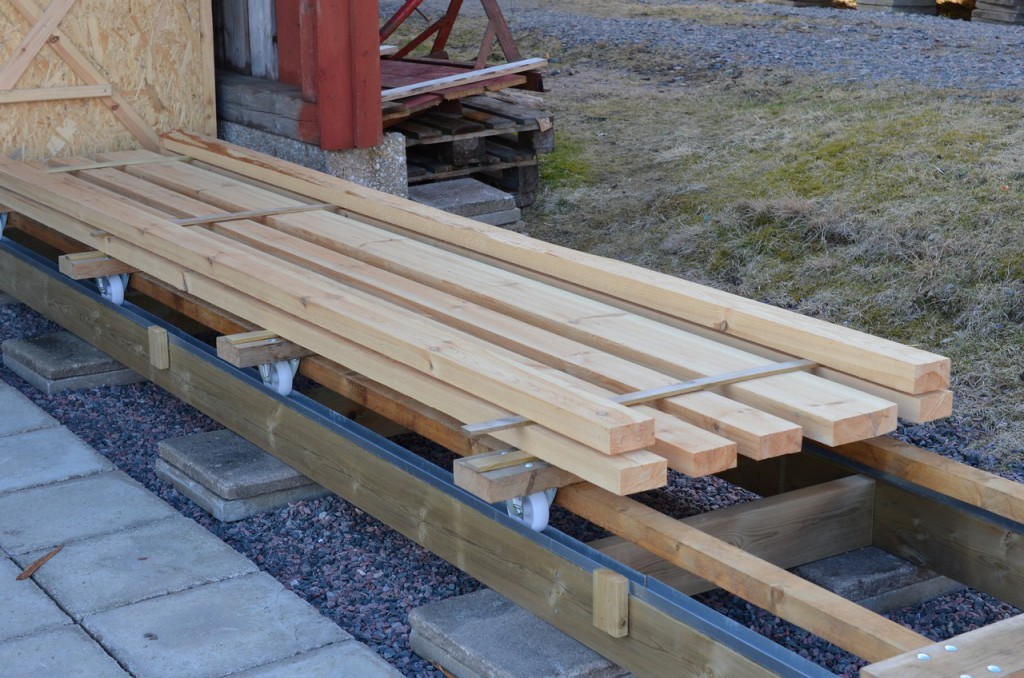

Här är en bild på vagnen där jag börjat lasta några reglar och plankor:
005

Virkestorkning är en hel vetenskap så här behövs en hel del kunskap, tålamod och experimenterande för att få god kvalitet på det torkade virket. Torkar man för fort så kommer det spricka och vrida sig. Man räknar med en veckas torkning från lufttorrt (ca 16-22%) till möbeltorrt (8-10%).

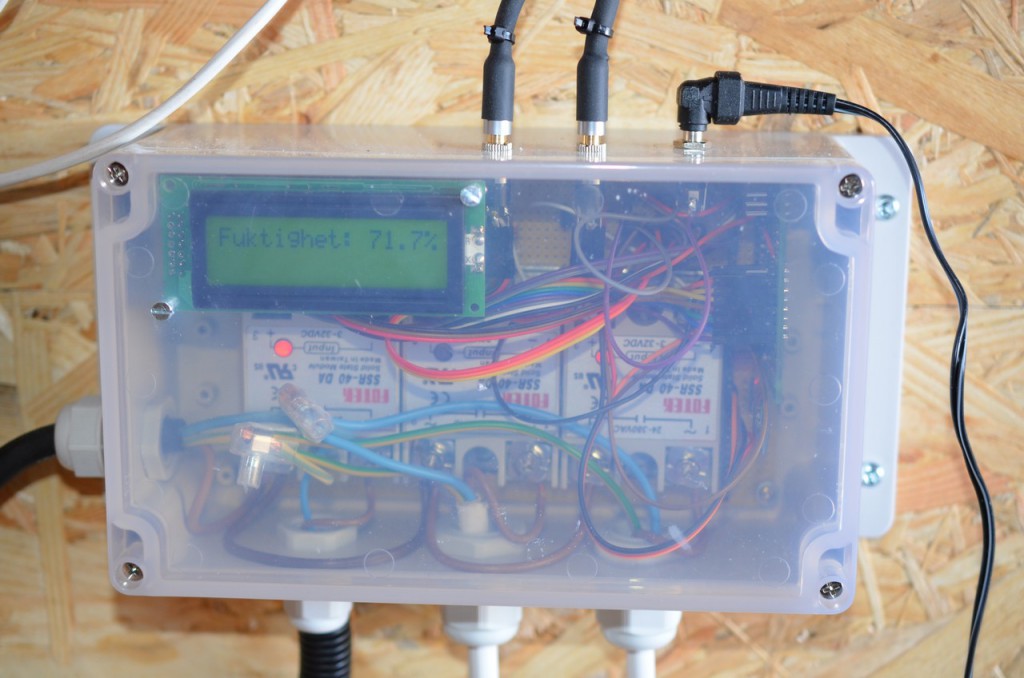

För att styra torkningsprocessen har jag byggt en liten styrbox baserat på ett Arduinokort som jag själv utvecklat. Till denna är det kopplat 5 st temp-givare och en fuktgivare som mäter relativ luftfuktighet. Baserat på data från dessa givare styr man sedan värmefläkten, cirkulationsfläktarna och avfuktaren.

Här är en bild på styrenheten:
008

Det var lite kort om torken och jag kommer skriva mer om detta i ett senare inlägg.

Bamsesågen

För att såga plank och brädor har vi investerat i kedjesågverket “Bamsesågen”.

Bamsesågen 001

Bamsesågen 007

Det har en längd på 7 meter och det går att såga stockar på upp till ca 6.5 meter. Just nu är det utrustat med ett svärdslängd på 40 cm och det räcker för de flesta stockar vi sågar här. Kommer nog investera i något längre svärd för att kunna såga riktigt grova stockar. Till den grova stocken närmast på bilden räckte inte svärdet till riktigt i rotändan.

P1030489

Ytan på kedjesågat virke blir slät med fina tvärgående ränder, inte som klingsågat virke som ofta får cirkelformat mönster från klingan.
Nackdelen med kedjesågverk är att det går långsamt att såga och det blir otroligt mycket spån pga det breda sågspåret. Någon som behöver sågspån så säg till.

022

Bamsesågen går att komplettera med en fräs för att kunna fräsa timmerblock till timmerhusbygge. Vi får se om det blir en sådan investering i framtiden, det hade vart kul att bygga en liten timmerstuga på tomten.

Det var lite fakta om minisågverket, jag kommer återkomma till detta med lite fler bilder och info om själva såghuset och den digitala höjdskalan som jag utvecklat.



Början…

Hej och välkommen till denna blogg där jag kommer skriva om mina små projekt inom träförädling och annat som kan vara av intresse.

Jag har en skogsfastighet i Lindome söder om Göteborg där jag hugger en del timmer som jag sedan sågar till brädor, plank och reglar. Jag har även tillgång till en 4-kutterhyvel för att kunna tillverka panel, lister och dimensionshyvlat konstruktionsvirke.

Jag kan erbjuda närproducerat virke till mindre projekt med normala eller specialsågade dimensioner som inte går att hitta på byggvaruhusen. Även paneler och lister i den dimension som önskas kan tas fram.

Jag tänkte att jag i denna blogg ska dokumentera och dela med mig av hur det ser ut när jag träförädlar.
